智能四回路数显表,DT509数显控制仪

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产数显控制仪,DT509智能四回路数显表,多回路巡检控制仪的厂家,10年生产经验,隔离技术,性能稳定可靠,抗干扰能力强
一、数显控制仪,DT509智能四回路数显表,多回路巡检控制仪特点:
       数显控制仪,DT509智能四回路数显表,多回路巡检控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
1、四屏LED数码显示
2、可同时检测4路测量信号,各输入通道测量信号互不干扰
3、具备36种信号输入功能,各通道可同时输入不同的信号类型;0.2%测量精度
4、可带8路分别报警输出功能或4路分别变送输出功能
5、支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
8、可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能
9、带DC24V馈电输出,为现场变送器配电
10、输入、输出、电源、通讯相互之间采用光电隔离技术
12、参数设定密码锁定、参数设置断电永久保存,具备参数恢复系统原始设置功能
数显控制仪,DT516智能四回路数显表,多回路巡检控制仪品牌宣传数显控制仪,DT516智能四回路数显表,多回路巡检控制仪产品宣传数显控制仪,DT516智能四回路数显表,多回路巡检控制仪技术参数
一、数显控制仪,DT509智能四回路数显表,多回路巡检控制仪详细技术参数:
1、显示方式:
      数  码  管:四屏LED高亮度数码管数字显示
2、输入方式:
      热  电  偶:K(0~1300 OC)、                 E(0~1000 OC)、                 B(400~1800 OC)、
                         S(0~1600 OC)、                  T(-200~400 OC)、             J(0~1200 OC)、
                         R(400~1800 OC)、              N(0~1300 OC)、                F2(700~2000 OC)、
                         Wre3-25(0~2300 OC)、      Wre5-26(0~2300 OC)
      热  电  阻:Cu50(-50~150 OC)、          Cu53(-50~150 OC)、       Cu100(-50~150 OC)
                          Pt100(-200~650 OC)、       BA1(-200~600 OC)、      BA2(-200~600 OC)
     线性电阻:0~400Ω、0~500Ω
     远传电阻:0~350Ω、30~350Ω
     直流电压:0-20mV、0-40mV、0-100mV
     直流电压:0-5V、1-5V、0-10V、0-5V开方、1-5V开方;输入阻抗≥510KΩ
     直流电流:0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方;输入阻抗≤250Ω
3、报警/控制输出
      灯  指  示:LED指示灯,报警/控制输出状态时灯亮
      输        出:报警/控制开关量输出,开关量类型可选
                          ALM——继电器触点输出,
                                          点容量:AC220V/0.5A(小) DC24V/0.5A(小)(阻性负载)
                                                          AC220V/2A(大) DC24V/2A(大)(阻性负载)
4、变送输出:
      直流电压:DC1-5V 负载电阻≥250KΩ(可选择带大负载模块,负载电阻≥4KΩ
      直流电压:DC0-5V负载电阻≥250KΩ(可选择带大负载模块,负载电阻≥4KΩ
      直流电压:DC0-10V负载电阻≥4KΩ
      直流电流:DC4-20mA,负载电阻≤600Ω
      直流电流:DC0-20mA,负载电阻≤600Ω
      直流电流:DC0-10mA,负载电阻≤1.2KΩ
5、通讯输出:
      通讯接口:标准串行双向通讯接口:RS485——二线制,通讯距离≤1000米
                                                                      RS232——三线制,通讯距离≤15米
      通讯协议:标准MODBUS RTU通讯协议,1位起始位,8位数据位,1位停止位,无奇偶
                          校验,波特率1200~9600bps
6、打印输出
      打印接口:RS232C——三线制,通讯距离≤15米
                          适配微型串行打印机,16针,波特率1200~9600bps
7、馈电输出
      输出电压:DC24V±1V
      输出电流:≤30mA(负载电阻≥750Ω)
8、电源
      开关电源:AC/DC100~240V  频率50/60Hz  功耗≤5W
      开关电源:DC20~29V  功耗≤3W
9、使用环境
       温       度:-10-50 OC
       湿       度:10~90%RH避免强腐蚀气体
10、特性
       温度漂移:≤0.01%FS/ OC(典型值约50ppm/ OC
       单路采样周期:500ms
       耐压强度:输入/输出/电源/通讯相互之间(1000V.AC/min)
       绝缘强度:输入/输出/电源/通讯相互之间≥100MΩ
       电磁兼容:IEC61000-4-4(电快速瞬变脉冲群),±4KV/5KHz;IEC61000-4-5(雷击、
                           浪涌),共模4KV,差模2KV
       设定方式:面板轻触式按键数字设定,设定值断电永久保存
       保护方式:输入回路断线、输入信号超/欠量程报警

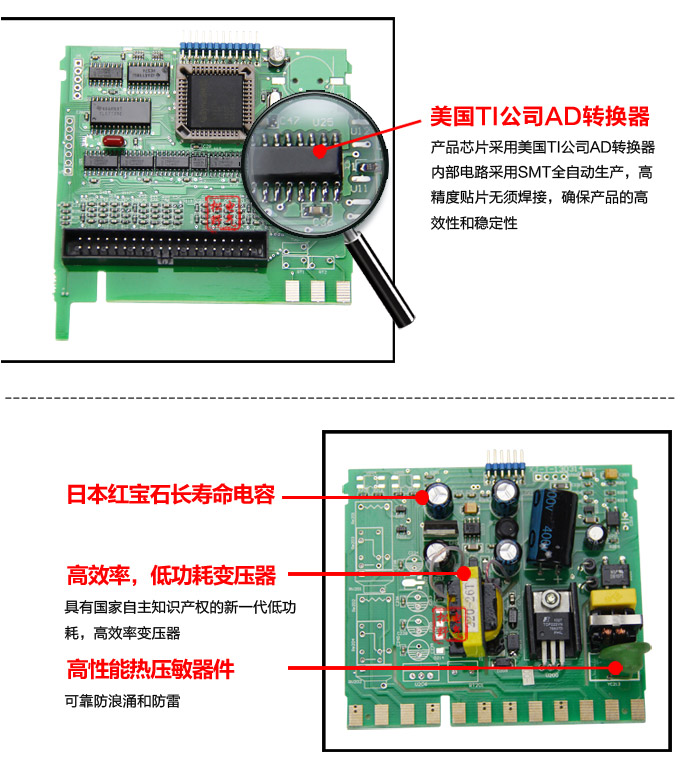

数显控制仪,DT509智能四回路数显表,多回路巡检控制仪细节展示数显控制仪,DT509智能四回路数显表,多回路巡检控制仪细节展示1数显控制仪,DT509智能四回路数显表,多回路巡检控制仪细节展示2数显控制仪,DT509智能四回路数显表,多回路巡检控制仪细节展示3数显控制仪,DT509智能四回路数显表,多回路巡检控制仪产品接线方式数显控制仪,DT509智能四回路数显表,多回路巡检控制仪产品结构图数显控制仪,DT509智能四回路数显表,多回路巡检控制仪操作流程数显控制仪,DT509智能四回路数显表,多回路巡检控制仪操作流程1数显控制仪,DT509智能四回路数显表,多回路巡检控制仪产品选型
三、数显控制仪,DT509智能四回路数显表,多回路巡检控制仪常用型号:
SY-DT509-N27D01
SY-DT509T-N27D01
SY-DT509-N14D11
SY-DT509-N02D01
SY-DT509T-N14D01
SY-DT509T-N02D01
