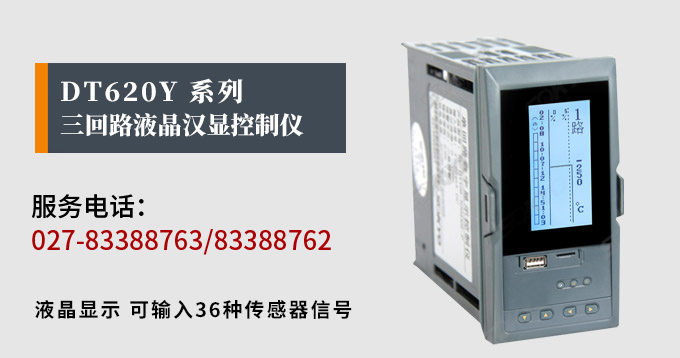

三回路液晶显示表,DT620液晶汉显控制仪

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产液晶汉显控制仪,DT620三回路液晶显示表,液晶显示控制仪的厂家,生产经验丰富,隔离技术,性能稳定可靠,抗干扰能力强
一、液晶汉显控制仪,DT620Y三回路液晶显示表产品特点
1、SY-DT600系列液晶显示仪/无纸记录仪是一种智能化的多功能二次仪表，适用于对各种过程参量进行监测、控制、记录与远传。
2、带USB数据转存功能和SD卡扩展功能
3、输入、输出、电源、通讯相互之间采用光电隔离技术
4、4路万能信号输入，可输入毫伏、直接电流：0～20mA、0～10mA、4～20mA、
                    直接电压：0～5V、1～5V、0～10V（特殊定制）、输入阻抗≥500KΩ
热电阻：Pt100、Cu50、Cu53、Cu100或线性电阻：0～400Ω
热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
测量精度：0.2%FS±1d、   标准卡入式结构
5、具有模拟量变送输出与继电器接点输出可选
模拟量变送输出：4～20mA、0～20mA、0～10mA （负载电阻 ≤ 480 或960Ω）、
       继电器接点输出：AC220V/2A、DC24V/2A（阻性负载）
6、通讯输出为RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标准Modbus-RTU通讯协议
7、打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机；具有手动打印和定时打印功能
8、带DC24V馈电输出，负载电流≤50mA，为现场变送器配电
液晶汉显控制仪,DT620三回路液晶显示表,液晶显示控制仪品牌模块

液晶汉显控制仪,DT620三回路液晶显示表技术参数
1、输入信号：电流：0～20mA、0～10mA、4～20mA、0～10mA开方、4～20mA开方
                       输入阻抗：≤100Ω、输入电流最大限制：≤30mA
                       电压：0～5V、1～5V、0～10V（特殊定制）、0～5V开方、1～5V开方、
                                  0～20 mV、0～100 mV、输入阻抗：≥500KΩ
                       热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2、或线性电阻：0～400Ω
                       热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、输出信号：模拟输出：4～20mA、0～20mA、0～10mA （负载电阻 ≤ 480 或960Ω）、
                                         1～5V、0～5V（负载电阻≥250KΩ）、0～10V（负载电阻≥4KΩ）
                      报警输出：继电器控制输出、AC220V/2A、DC24V/2A（阻性负载）
                      馈电输出：DC24V±1，负载电流≤50mA
                      通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，
                      采用标准Modbus-RTU通讯协议，RS-485通讯距离可达1公里；
                      RS-232通讯距离可达15米。
3、测量精度：0.2%FS±1d、   标准卡入式结构
4、设定方式：面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存。
5、显示方式：背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏、
                       显示内容可由汉字，数字，过程曲线，棒图等组成，
                       通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
6、记录间隔：1、2、4、6、15、30、60、120、240秒九档可供选择
7、存储长度：3天（间隔1秒时）— 720天（间隔240秒时）
8、打印控制：打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
9、使用环境：环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
10、工作电源：AC 100～240V、或 DC 20～29V。功耗 ≤ 5W

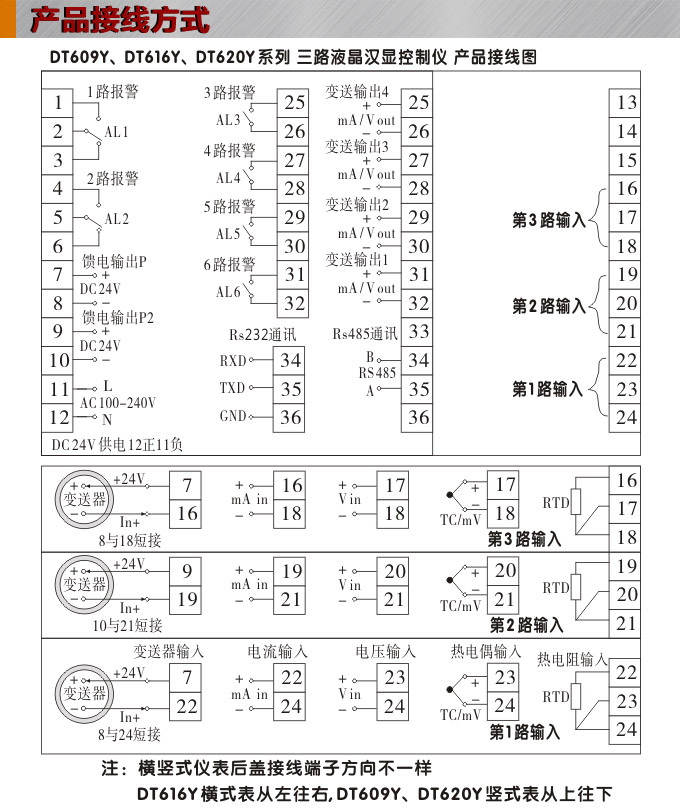

液晶汉显控制仪,DT616三回路液晶显示表,液晶显示控制仪接线方式

液晶汉显控制仪,DT620三回路液晶显示表接线说明
1、DT300、DT400、DT500、DT600 的接线、电源、报警输出、变送输出、通讯、馈电输出都相同。
可以任意组合选择、只有输入回路接线不同、根据输入通道数要求选择接线
2、DT316、DT320、DT309 是单回路液晶汉显控制仪输入接线 22-24
3、DT416、DT420、DT409 是双回路液晶汉显控制仪输入接线 22-24、 19-21
3、DT516、DT520、DT509 是四回路液晶汉显控制仪输入接线 22-24、 19-21、 16-18、 13-15
4、DT616、DT620、DT609 是三回路液晶汉显控制仪输入接线 22-24、 19-21、 16-18
5、传感器和通讯线应使用屏蔽绞线、
6、为了减小电气干扰，低压直流信号和传感器输入的连接线应远离强电走线。并在一点接地。
7、在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度、
8、热电偶或高温计输入、应采用与热电偶对应的补偿导线作为延长线，应有屏蔽层、
9、RTD（铂电阻）输入、三根导线的电阻值必须相等，每根导线的电阻不能超过15Ω

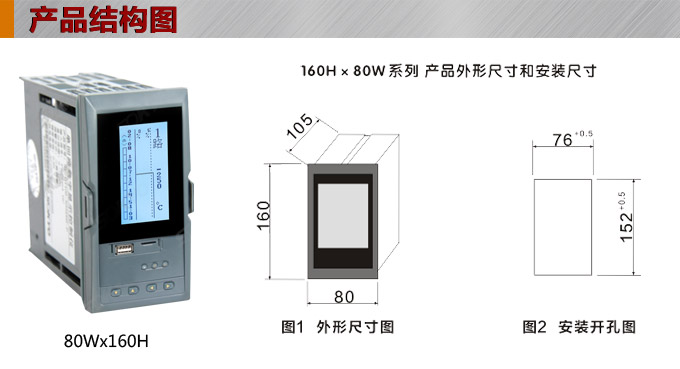

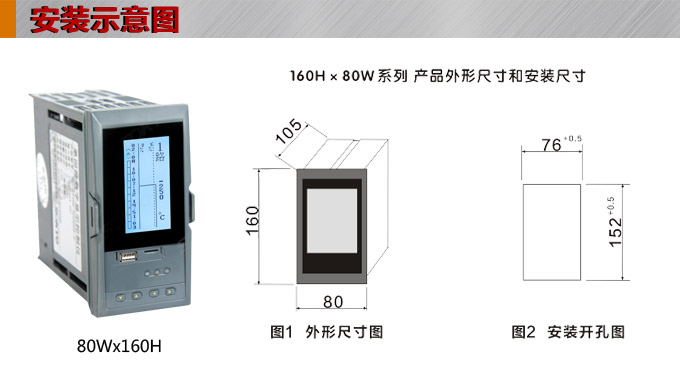

液晶汉显控制仪,DT616三回路液晶显示表,液晶显示控制仪结构图

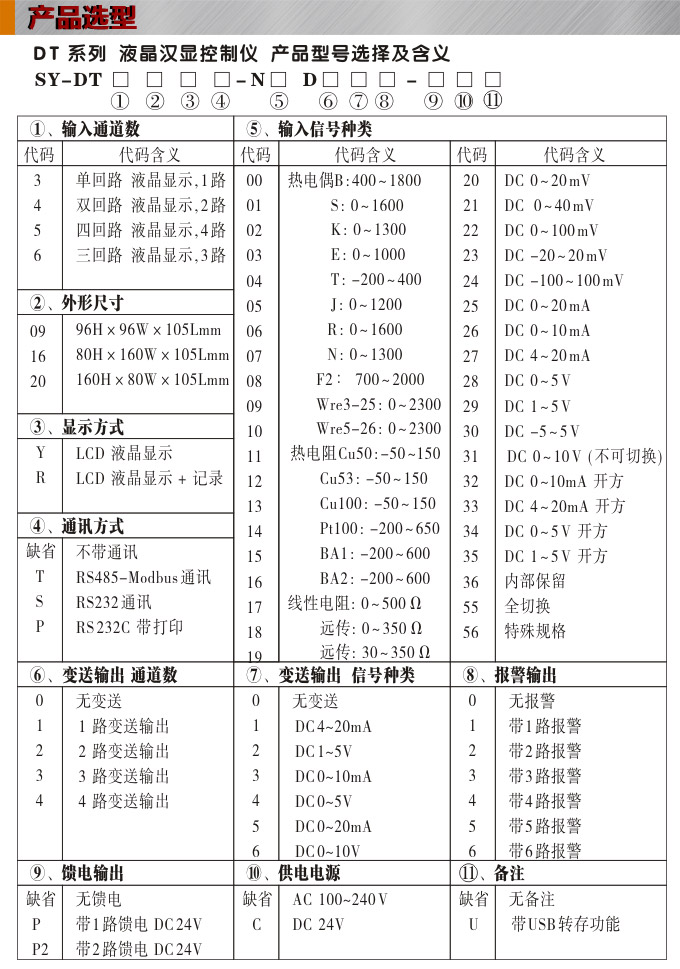

二、液晶汉显控制仪,DT620三回路液晶显示表常用型号
常用型号：
                  SY-DT609Y
                  SY-DT616Y
                  SY-DT620Y
                  SY-DT609R
                  SY-DT616R
                  SY-DT620R
三、液晶汉显控制仪,DT620三回路液晶显示表独特点
