松野电气是专业生产卫生型电磁流量计,YTFD不锈钢电磁流量计的厂家,性能稳定可靠,抗干扰能力强,丰富的电磁流量计生产经验,
一、卫生型电磁流量计,YTFD不锈钢电磁流量计 产品特点
1、卫生型号电磁流量计、智能转换器设计、带显示、中文 LCD 液晶显示。
2、产品通径 DN10 ~ DN1200、 介质电导率 ≥ 10μs/cm、
3、产品信号输出、电流 DC 4~20mA 、脉冲输出、输出流量范围自己任意设置。
4、电极材料可选 316不锈钢、哈氏合金、钽、钛、铂金电极等、衬里材料可选 耐磨的橡胶、或耐腐蚀的白色聚四氟乙烯。
5、安装方便,可以水平安装、也可以垂直向上安装、或倾斜安装。
6、工作电源可选 AC/DC 100~255V、或直流电源 DC 24V
7、测量稳定可靠、测量精度高、可达 0.5%FS、1.0% FS
8、全不锈钢结构、外壳金属不易生锈、卫生、防护等级可选择 IP67、
9、智能型产品可选择 RS485通讯、Modbus-RTU协议、
10、广泛应用于 轻工、食品、制糖、制药、自来水、机械、电子、等轻工领域。
1、公称通径DN(mm) 、特殊规格可以定制、
常用通径：DN10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、800、1000、1200
2、流动方向
正向、反向、净流量、量程比：150：1
3、精度等级
±0.5% FS （0.5级）、 ±1.0 % FS（1.0级）
重复性误差：测量值的 ± 0.2 % FS
4、介质温度
橡胶衬里： -20 ℃ ~ 60 ℃
聚四氟乙烯衬里：-30 ℃ ~ 130 ℃
5、工作压力
DN10 ~ DN65：≤ 2.5 MPa
DN80 ~ DN150：≤ 1.6 MPa
DN200 ~ DN1200 ：≤ 1.0 MPa
6、流量范围
流量对流速范围是 0.3 ~15 m/s、
流量的大致估算 Q =（3.14×Dn2×流速 ×3600）÷ 4 ÷ 1000000 = m3/h
7、电导率范围
被测流体电导率 ≥ 10 μs/cm、
以水为成份的介质、其导电率在 200-800 μs/cm范围内均可选用，酸、碱、等溶液度可选用电磁流量计
8、输出电流及负载电阻：
电流输出 DC 4~20mA、全隔离、负载电阻＜750 欧姆
频率输出/ 脉冲 0 ~ 1kHz 、光电隔离 OCT、导通时 集电极最大电流为 25mA
9、电极材料和衬里材料
电极：316不锈钢、哈氏合金（HC）、 钽（Ta）、钛（Ti）、铂金（Pt）任意选择
衬里：橡胶、聚四氟乙烯 F4
10、防护等级
标准型 I P65、特殊要求可以做到 IP68、只有分体式才可以选择
11、供电电源
交流供电：AC/DC 85~265V、45~63HZ、
直流 供电：DC 24 V 、产品总功耗：≤ 20W
12、连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB 9119-2000 的规定。
直管段长度： 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量计、则没有法兰
13、工作环境
环境温度：-25℃ ~ 60℃
相对湿度：5% ~ 95% RH
14、常见介质电导率 μs/cm
各种酸：10 ~ 801×104 碱液：8 ~ 30×104
牛奶：200 ~ 300 蒸馏水：0.01 ~ 5
啤酒：600 ~ 800 麦芽汁：500 ~ 1000
水及饮料：200 ~ 800 水果酱：400~ 1000
卫生型电磁流量计,YTFD不锈钢电磁流量计 常用型号
SY-YTFD-F2E25-11GAGB
SY-YTFD-F2E40-11GAGB
SY-YTFD-F2E50-11GAGB
SY-YTFD-F2E80-11GAGB
SY-YTFD-F2E100-11GAGB
SY-YTFD-F2E150-11GAGB
SY-YTFD-F2E200-11GAGB
SY-YTFD-F2E250-11GAGB
SY-YTFD-F2E300-11GAGB
SY-YTFD-F2E350-11GAGB
SY-YTFD-F2E400-11GAGB
SY-YTFD-F2E450-11GAGB
SY-YTFD-F2E500-11GAGB
SY-YTFD-F2E600-11GAGB
SY-YTFD-F2S25-11GAGB
SY-YTFD-F2S40-11GAGB
SY-YTFD-F2S50-11GAGB
SY-YTFD-F2S80-11GAGB
SY-YTFD-F2S100-11GAGB
SY-YTFD-F2S150-11GAGB
SY-YTFD-F2S200-11GAGB
SY-YTFD-F2S250-11GAGB
SY-YTFD-F2S300-11GAGB
SY-YTFD-F2S350-11GAGB
SY-YTFD-F2S400-11GAGB
SY-YTFD-F2S450-11GAGB
SY-YTFD-F2S500-11GAGB
SY-YTFD-F2S600-11GAGB

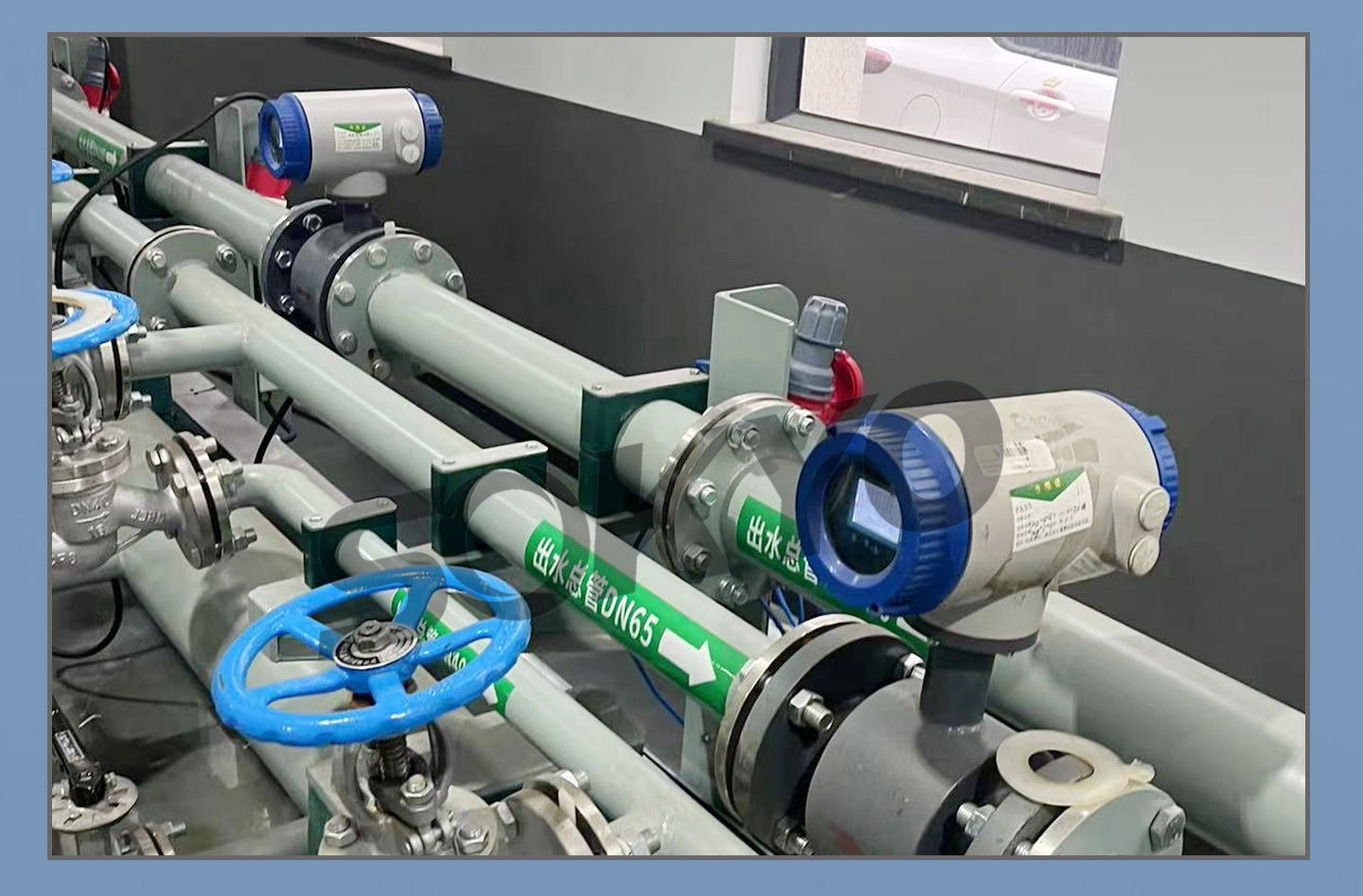

1、保证流量计前后直管段长度有前5D后3D
2、确定位置后，剥掉外管的保温层，前后搭两个支撑架！
3、切管前保证管道内空管、无压力、液体！
4、法兰焊接，卸下电磁流量计、将法兰与管道四周满焊。注意：必须卸下流量计后焊接、否则会导致流量计衬里烫坏，影响密封！损坏产品！
5、流量计安装，将焊好的法兰冷却后、再重新将电磁流量计吊装上去，垫片将左右两边螺拴紧固定好。
6、墙挂式结构的分体式部分安装在合适的位置、将热量表安装旁边。
■定购需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
订购智能电磁流量计请提供以下参数：
1、 电磁流量计通径DN
2、流量范围大小、衬里材料、电极材料
3、输出信号，如：模拟电流输出DC4~20mA
4、根据被测介质腐蚀性、磨损度、温度，来选择电极和衬里材料。
供货周期：我们的产品只有常规备货的，但工业品现场工况和实际需求各不相同，部份产品需安排定制生产，一般在生产周期为1~3天个工作日。
-
