液晶手操器,DQ16Y电动操作器,手动操作器

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产液晶手操器,DQ16Y智能电动操作器,手动操作器的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上电动操作器生产经验,免费热线:400-027-0806.

一、液晶手操器,DQ16Y智能电动操作器,手动操作器 产品特点
1、双路输入、中文 液晶 LCD 显示、显示外给定值、显示阀位反馈值、控制量输出百分比 0-100%。
2、具备36种信号输入功能,可任意选择输入信号类型;0.2%测量精度。
3、具备“上下限报警”、“闪烁报警”、“手动状态报警”、等报警功能,带LED报警灯指示。

4、可搭配各种调节阀、一旦调节阀失效、可由本产品手动控制操作、可取代伺服放大器直接驱动电动阀门。
5、可带 1 路模拟量控制输出、或 1 组 开关量控制输出、继电器正转、反转控制、可带 1 路模拟量变送输出。
6、可实现手动/自动 无扰动切换、手动切换到自动时、采用逼近算法、并带切换限幅功能。
7、支持RS485、RS232串行接口,采用标准Modbus-RTU通讯协议。
8、可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
9、带DC24V馈电输出,为现场变送器配电。
10、输入、输出、电源、通讯相互之间采用光电隔离技术。
11、具备多种外形尺寸及样式供用户选择。
12、参数设定密码锁定、参数设置断电永久保存,具备参数恢复系统原始设置功能。
13、到数据记录功能、可以当记录仪使用、并带 USB 数据转存功能。


液晶手操器,DQ16Y智能电动操作器,手动操作器品牌模块
液晶手操器,DQ16Y智能电动操作器,手动操作器产品宣传
液晶手操器,DQ16Y智能电动操作器,手动操作器技术参数
1、显示方式
液晶显示:大屏 LCD 液晶显示、带中文字幕
显示外给定值、显示阀位反馈值、显示控制量输出百分比
2、输入方式
热电偶:B、S 、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
热电阻:Cu50、Cu53、Cu100、Pt100、BA1、BA2
线性电阻:0~400Ω、0~350Ω、30~350Ω
直流电流:DC 4-20mA、0-10mA、0-20mA、0-10mA开方、4-20mA开方
直流电压:DC 1-5V、0-5V、0-10V、0-5V开方、1-5V开方
毫伏信号:0~20mV、0~40mV、0~100mV
3、控制输出方式
电流输出: DC4-20mA、0-10mA、0-20mA、
电压输出: DC 1-5V、0-5V、0-10V
继电器输出:继电器正反转触点输出、
指示灯指示:LED 指示灯,指示报警输出状态、或控制输出状态
触点容量:AC220V/2A、DC24V/2A 阻性负载
4、变送输出方式
直流电流:DC 4-20mA、负载电阻 ≤ 600Ω
直流电流:DC 0-20mA、负载电阻 ≤ 600Ω
直流电流:DC 0-10mA、负载电阻 ≤ 1.2KΩ
直流电压:DC 1-5V、 负载电阻 ≥ 250KΩ
直流电压:DC 0-5V、 负载电阻 ≥ 250KΩ
直流电压:DC 0-10V、负载电阻 ≥ 4KΩ
5、通讯输出方式
RS485通讯:标准串行双向通讯接口、2 线制、通讯距离≤1000米
RS232通讯:3 线制,通讯距离≤15米
通讯协议: 标准 Rs485、Modbus-RTU 通讯协议
通讯波特率、1200~9600bps
打印接口:RS232C、3 线制,通讯距离 ≤ 15米、适配微型串行打印机
6、馈电输出
输出电压:DC24V ± 1V
电压负载:≤ 30 mA、负载电阻≥750Ω
7、数据记录
大容量的数据记录、可作记录仪使用、可以选择 USB 数据转存功能
8、工作电源
开关电源:AC 220V、一般 AC/DC100~240V 、50/60Hz
开关电源:DC 24V、 一般 DC20~29V
9、使用环境
环境温度:-10 ~ 50 OC
环境湿度:10 ~ 90%RH 避免强腐蚀气体
10、其它特性
外形尺寸:80H × 160W
温度漂移:≤ 0.01%FS/ OC、典型值约50ppm / OC
采样周期:500 ms
绝缘强度:输入、输出、电源、通讯相互之间、 1000V.AC、1 min
绝缘阻抗:输入、输出、电源、通讯相互之间、 100MΩ
电磁兼容:IEC61000-4-4、电快速瞬变脉冲群、 ±4KV/5KHz;
IEC61000-4-5、雷击、浪涌、共模4KV、差模2KV
设定方式:面板轻触式按键数字设定,设定值断电永久保存
保护方式:输入回路断线、输入信号超/欠量程报警。

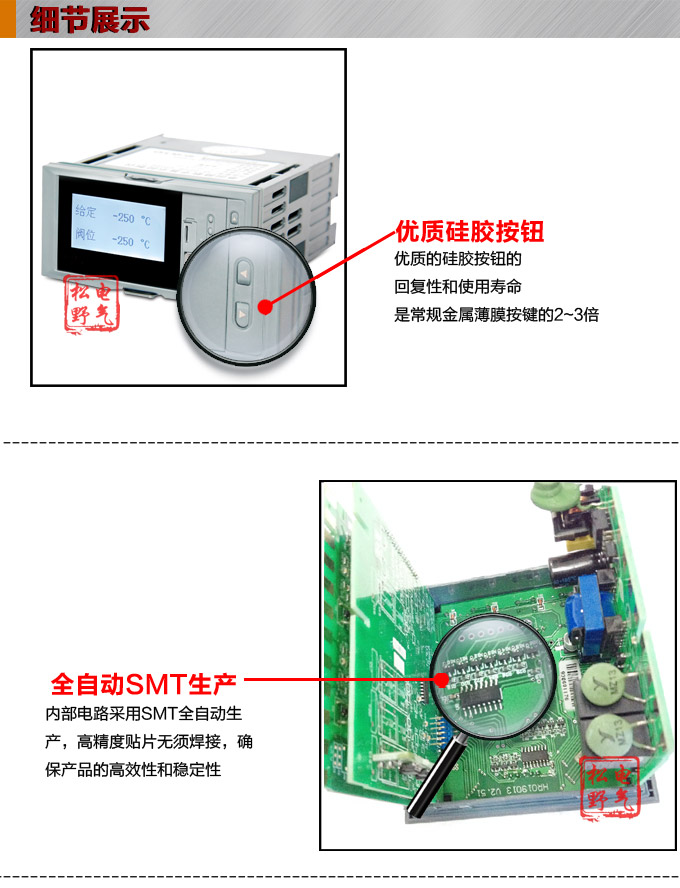

液晶手操器,DQ16Y智能电动操作器,手动操作器细节图1

液晶手操器,DQ16Y智能电动操作器,手动操作器细节图2
液晶手操器,DQ16Y智能电动操作器,手动操作器细节图3
液晶手操器,DQ16Y智能电动操作器,手动操作器接线图
液晶手操器,DQ16Y智能电动操作器,手动操作器结构图
液晶手操器,DQ16Y智能电动操作器,手动操作器产品优点1
液晶手操器,DQ16Y智能电动操作器,手动操作器产品优点2
液晶手操器,DQ16Y智能电动操作器,手动操作器产品优点3
液晶手操器,DQ16Y智能电动操作器,手动操作器产品优点4
液晶手操器,DQ16Y智能电动操作器,手动操作器选型图
液晶手操器,DQ16Y智能电动操作器,手动操作器 常用型号选择
SY-DQ16Y-N2727D102
SY-DQ16Y-N2727D112
SY-DQ16Y-N2727D702
SY-DQ16Y-N2727D102-P
SY-DQ16Y-N2727D112-P
SY-DQ16Y-N2727D702-P
SY-DQ16YT-N2727D102
SY-DQ16YT-N2727D112
SY-DQ16YT-N2727D702
SY-DQ16YT-N2727D102-P
SY-DQ16YT-N2727D112-P
SY-DQ16YT-N2727D702-P
SY-DQ16R-N2727D102
SY-DQ16R-N2727D112
SY-DQ16R-N2727D702
SY-DQ16R-N2727D102-P
SY-DQ16R-N2727D112-P
SY-DQ16R-N2727D702-P
SY-DQ16RT-N2727D102
SY-DQ16RT-N2727D112
SY-DQ16RT-N2727D702
SY-DQ16RT-N2727D102-P
SY-DQ16RT-N2727D112-P
SY-DQ16RT-N2727D702-P
