松野电气是专业生产液晶手操器,DQ20Y智能电动操作器,手动操作器的厂家,隔离技术,性能稳定可靠,抗干扰能力强,近二十年电动操作器生产经验.

一、液晶手操器,DQ20Y智能电动操作器,手动操作器 产品特点
1、双路输入、中文液晶 LCD 显示、显示外给定值、显示阀位反馈值、控制量输出百分比 0-100%。
2、具备36种信号输入功能，可任意选择输入信号类型；0.2%测量精度。
3、具备“上下限报警”、“闪烁报警”、“手动状态报警”、等报警功能，带LED报警灯指示。
4、可搭配各种调节阀使用、一旦调节阀失效、可由本产品手动控制操作、并可取代伺服放大器直接驱动电动阀门。
5、可带 1 路模拟量控制输出、或 1 组开关量控制输出、继电器正转、反转控制、可带 1 路模拟量变送输出。
6、可实现手动/自动无扰动切换、手动切换到自动时、采用逼近算法、并带切换限幅功能。
7、支持RS485、RS232串行接口，采用标准Modbus-RTU通讯协议。
8、可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
9、带DC24V馈电输出，为现场变送器配电。
10、输入、输出、电源、通讯相互之间采用光电隔离技术。
11、具备多种外形尺寸及样式供用户选择。
12、参数设定密码锁定、参数设置断电永久保存，具备参数恢复系统原始设置功能。
13、到数据记录功能、可以当记录仪使用、并带 USB 数据转存功能。

液晶手操器,DQ20Y智能电动操作器,手动操作器品牌模块

1、显示方式
液晶显示：大屏 LCD 液晶显示、带中文字幕
显示外给定值、显示阀位反馈值、显示控制量输出百分比
2、输入方式
热电偶：B、S 、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
热电阻：Cu50、Cu53、Cu100、Pt100、BA1、BA2
线性电阻：0～400Ω、0～350Ω、30～350Ω
直流电流：DC 4-20mA、0-10mA、0-20mA、0-10mA开方、4-20mA开方
直流电压：DC 1-5V、0-5V、0-10V、0-5V开方、1-5V开方
毫伏信号：0~20mV、0~40mV、0~100mV
3、控制输出方式
电流输出： DC4-20mA、0-10mA、0-20mA、
电压输出： DC 1-5V、0-5V、0-10V
继电器输出：继电器正反转触点输出、
指示灯指示：LED 指示灯，指示报警输出状态、或控制输出状态
触点容量：AC220V/2A、DC24V/2A 阻性负载
4、变送输出方式
直流电流：DC 4-20mA、负载电阻 ≤ 600Ω
直流电流：DC 0-20mA、负载电阻 ≤ 600Ω
直流电流：DC 0-10mA、负载电阻 ≤ 1.2KΩ
直流电压：DC 1-5V、负载电阻 ≥ 250KΩ
直流电压：DC 0-5V、负载电阻 ≥ 250KΩ
直流电压：DC 0-10V、负载电阻 ≥ 4KΩ
5、通讯输出方式
RS485通讯：标准串行双向通讯接口、2 线制、通讯距离≤1000米
RS232通讯：3 线制，通讯距离≤15米
通讯协议：标准 Rs485、Modbus-RTU 通讯协议
通讯波特率、1200～9600bps
打印接口：RS232C、3 线制，通讯距离 ≤ 15米、适配微型串行打印机
6、馈电输出
输出电压：DC24V ± 1V
电压负载：≤ 30 mA、负载电阻≥750Ω
7、数据记录
大容量的数据记录、可作记录仪使用、可以选择 USB 数据转存功能
8、工作电源
开关电源：AC 220V、一般 AC/DC100~240V 、50/60Hz
开关电源：DC 24V、一般 DC20~29V
9、使用环境
环境温度：-10 ~ 50 ^OC
环境湿度：10 ～ 90%RH 避免强腐蚀气体
10、其它特性
外形尺寸：160H × 80W
温度漂移：≤ 0.01%FS/ ^OC、典型值约50ppm / ^OC
采样周期：500 ms
绝缘强度：输入、输出、电源、通讯相互之间、 1000V.AC、1 min
绝缘阻抗：输入、输出、电源、通讯相互之间、 100MΩ
电磁兼容：IEC61000-4-4、电快速瞬变脉冲群、 ±4KV/5KHz；
IEC61000-4-5、雷击、浪涌、共模4KV、差模2KV
设定方式：面板轻触式按键数字设定，设定值断电永久保存
保护方式：输入回路断线、输入信号超/欠量程报警。

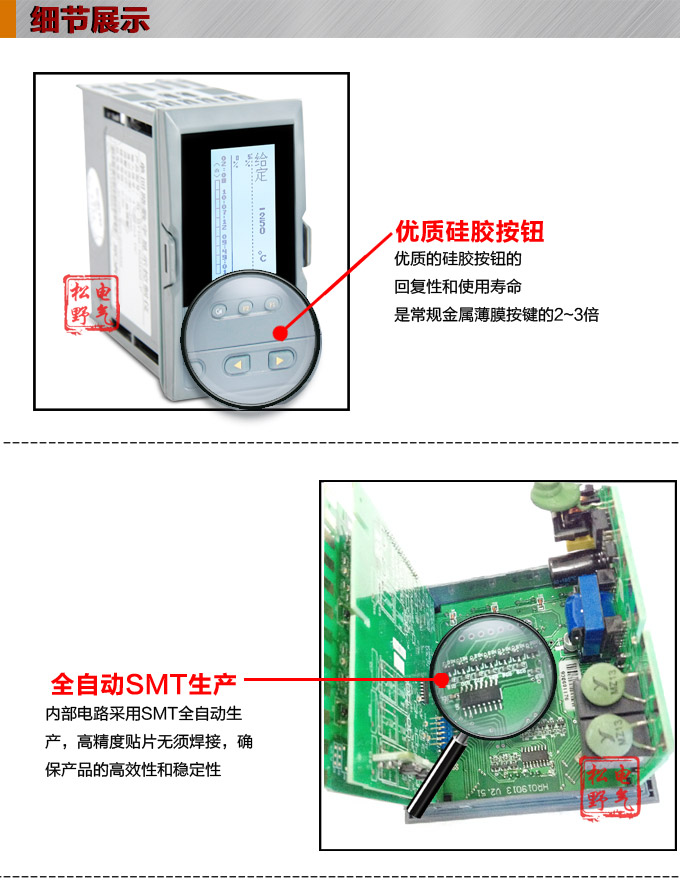

液晶手操器,DQ20Y智能电动操作器,手动操作器细节图1

液晶手操器,DQ20Y智能电动操作器,手动操作器 常用型号选择
SY-DQ20Y-N2727D102
SY-DQ20Y-N2727D112
SY-DQ20Y-N2727D702
SY-DQ20Y-N2727D102-P
SY-DQ20Y-N2727D112-P
SY-DQ20Y-N2727D702-P
SY-DQ20YT-N2727D102
SY-DQ20YT-N2727D112
SY-DQ20YT-N2727D702
SY-DQ20YT-N2727D102-P
SY-DQ20YT-N2727D112-P
SY-DQ20YT-N2727D702-P
SY-DQ20R-N2727D102
SY-DQ20R-N2727D112
SY-DQ20R-N2727D702
SY-DQ20R-N2727D102-P
SY-DQ20R-N2727D112-P
SY-DQ20R-N2727D702-P
SY-DQ20RT-N2727D102
SY-DQ20RT-N2727D112
SY-DQ20RT-N2727D702
SY-DQ20RT-N2727D102-P
SY-DQ20RT-N2727D112-P
SY-DQ20RT-N2727D702-P
