松野电气是专业生产电动操作器,DQ9智能手动操作器,手操器的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上电动操作器生产经验.

一、电动操作器,DQ9智能手动操作器,手操器 产品特点
1、双路输入、双屏LED数码显示、PV显示外给定值、SV显示阀位反馈值、外给定值、阀位反馈值可以选择百分比光柱模拟指示功能0-100%。
2、具备36种信号输入功能,可任意选择输入信号类型;0.2%测量精度。
3、具备“上下限报警”、“闪烁报警”、“手动状态报警”、等报警功能,带LED报警灯指示。
4、可搭配各种调节阀、一旦调节阀失效、可由本产品手动控制操作、可取代伺服放大器直接驱动电动阀门。
5、可带 1 路模拟量控制输出、或 1 组 开关量控制输出、继电器正转、反转控制、可带 1 路模拟量变送输出。
6、可实现手动/自动 无扰动切换、手动切换到自动时、采用逼近算法、并带切换限幅功能。
7、支持RS485、RS232串行接口,采用标准Modbus-RTU通讯协议。
8、可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
9、带DC24V馈电输出,为现场变送器配电
10、输入、输出、电源、通讯相互之间采用光电隔离技术
11、具备多种外形尺寸及样式供用户选择
12、参数设定密码锁定、参数设置断电永久保存,具备参数恢复系统原始设置功能。


智能手动操作器,DQ9电动操作器,手操器品牌模块
智能手动操作器,DQ9电动操作器,手操器技术参数
1、显示方式
      数码管显示:双屏 LED 高亮度数码管数字显示
      双光柱显示:控制量输出 百分比光柱模拟显示
2、输入方式
     热电偶:B、S 、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
     热电阻:Cu50、Cu53、Cu100、Pt100、BA1、BA2
     线性电阻:0~400Ω、0~350Ω、30~350Ω
     直流电流:DC 4-20mA、0-10mA、0-20mA、0-10mA开方、4-20mA开方
     直流电压:DC 1-5V、0-5V、0-10V、0-5V开方、1-5V开方
     毫伏信号:0~20mV、0~40mV、0~100mV
3、控制输出方式
     电流输出: DC4-20mA、0-10mA、0-20mA、
     电压输出: DC 1-5V、0-5V、0-10V
     继电器输出:继电器正反转触点输出、
     指示灯指示:LED 指示灯,指示报警输出状态、或控制输出状态
     触点容量:AC220V/2A、DC24V/2A 阻性负载
4、变送输出方式
     直流电流:DC 4-20mA、负载电阻 ≤ 600Ω
     直流电流:DC 0-20mA、负载电阻 ≤ 600Ω
     直流电流:DC 0-10mA、负载电阻 ≤ 1.2KΩ
     直流电压:DC 1-5V、 负载电阻 ≥ 250KΩ
     直流电压:DC 0-5V、 负载电阻 ≥ 250KΩ
     直流电压:DC 0-10V、负载电阻 ≥ 4KΩ
5、通讯输出方式
     RS485通讯:标准串行双向通讯接口、2 线制、通讯距离≤1000米
     RS232通讯:3 线制,通讯距离≤15米
     通讯协议: 标准 Rs485、Modbus-RTU 通讯协议
     通讯波特率、1200~9600bps
     打印接口:RS232C、3 线制,通讯距离 ≤ 15米、适配微型串行打印机
6、馈电输出
     输出电压:DC24V ± 1V
     电压负载:≤ 30 mA(负载电阻≥750Ω)
7、开关量输入
     可以外接开关量输入触点信号,增加强制手动功能
8、工作电源
     开关电源:AC 220V、一般 AC/DC100~240V 、50/60Hz
     开关电源:DC 24V、 一般 DC20~29V
9、使用环境
     环境温度:-10 ~ 50 OC
     环境湿度:10 ~ 90%RH 避免强腐蚀气体
10、其它特性
     外形尺寸:96H × 96W
     温度漂移:≤ 0.01%FS/ OC、典型值约50ppm / OC
     采样周期:500 ms
     绝缘强度:输入、输出、电源、通讯相互之间、1000V.AC、1 min
     绝缘阻抗:输入、输出、电源、通讯相互之间、100MΩ
     电磁兼容:IEC61000-4-4、电快速瞬变脉冲群、±4KV/5KHz;
     IEC61000-4-5、雷击、浪涌、共模4KV、差模2KV
     设定方式:面板轻触式按键数字设定,设定值断电永久保存
     保护方式:输入回路断线、输入信号超/欠量程报警

智能手动操作器,DQ9电动操作器,手操器细节图1

智能手动操作器,DQ9电动操作器,手操器细节图2
智能手动操作器,DQ9电动操作器,手操器细节图3
智能手动操作器,DQ9电动操作器,手操器接线图
智能手动操作器,DQ9电动操作器,手操器结构图

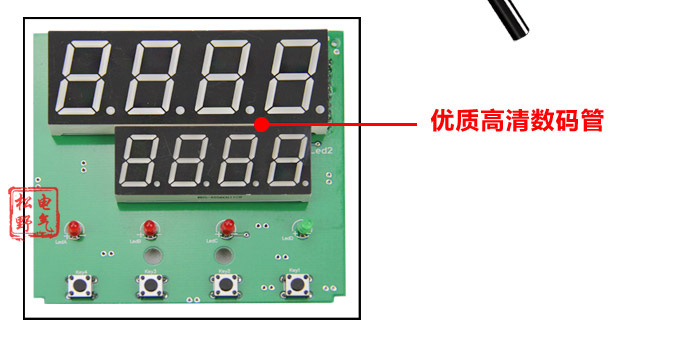

智能手动操作器,DQ9电动操作器,手操器产品优点1
智能手动操作器,DQ9电动操作器,手操器产品优点2
智能手动操作器,DQ9电动操作器,手操器产品优点3
智能手动操作器,DQ9电动操作器,手操器产品优点4
 智能手动操作器,DQ9电动操作器,手操器选型图
电动操作器,DQ9智能手动操作器,手操器 常用型号
SY-DQ9-N2727D102
SY-DQ9-N2727D112
SY-DQ9-N2727D702
SY-DQ9-N2727D102-P
SY-DQ9-N2727D112-P
SY-DQ9-N2727D702-P
SY-DQ9-N2727D102-K
SY-DQ9-N2727D112-K
SY-DQ9-N2727D702-K
SY-DQ9T-N2727D102
SY-DQ9T-N2727D112
SY-DQ9T-N2727D702
SY-DQ9T-N2727D102-P
SY-DQ9T-N2727D112-P
SY-DQ9T-N2727D702-P
SY-DQ9G-N2727D102
SY-DQ9G-N2727D112
SY-DQ9G-N2727D702
SY-DQ9G-N2727D102-P
SY-DQ9G-N2727D112-P
SY-DQ9G-N2727D702-P
SY-DQ9G-N2727D102-K
SY-DQ9G-N2727D112-K
SY-DQ9G-N2727D702-K
