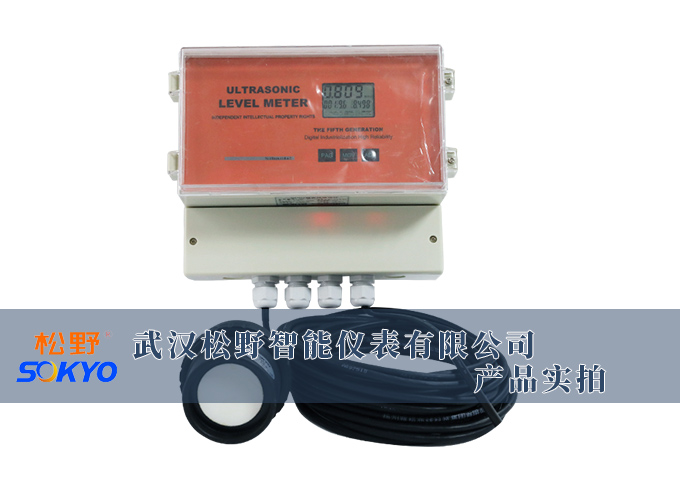

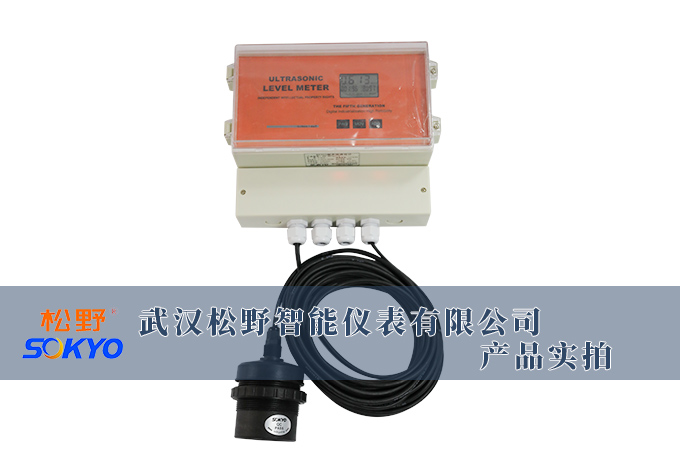

武汉松野生产的PS6300U分体式超声波液位计采用非接触式测量方式，由超声波换能器（超声波传感器探头）与RUG1液位显示表组成，通过防水接头引线连接。仪表可任意修改参数设置，适用于液位、料位、物位、距离等测量场景。
注意：本产品不能测量挥发性、腐蚀性介质液位，且需区分测量液位与测量物位——两者的起始点完全不同。
超声波液位计的工作原理：由超声波换能器（即超声波传感器探头）发出高频脉冲声波，声波遇到被测液面或物位后被反射折回，反射回波被换能器接收并转换成电信号。声波传输时间与声波发出到液面的距离成正比，通过计算即可得出液位高度。
整个过程：发射 → 传播 → 反射 → 接收 → 转换计算
一、分体式结构，灵活安装
| 部件 | 说明 |
|---|---|
| 超声波传感器（探头） | 安装于被测介质上方，发出和接收声波 |

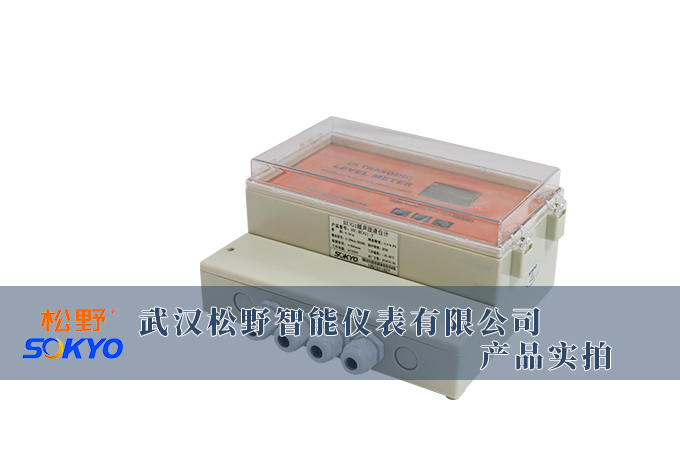

| RUG1液位显示表 | 远程安装，显示液位值，可任意修改参数设置 |
| 连接方式 | 防水接头引线连接，便于现场布线 |
分体式设计的优势：显示表可安装于控制室或便于操作的位置，探头安装于现场，两者分离，适应复杂安装环境。
二、非接触式测量
| 优势 | 说明 |
|---|---|
| 不接触介质 | 传感器不与液体直接接触，无腐蚀、无污染 |
| 安装简便 | 只需将探头安装在容器顶部，无需开孔或浸入液体 |
| 维护方便 | 无需定期清洗传感器，维护工作量小 |
| 适用介质广 | 适用于各种液体、固体料位测量（挥发性/腐蚀性除外） |
三、多种输出方式
| 输出类型 | 信号规格 | 说明 |
|---|---|---|
| 模拟量输出 | DC4~20mA / DC0~5V / DC1~5V / DC0~10V | 标准信号，可接入PLC/DCS |
| 开关量输出 | 晶体管输出（NPN集电极开路） | 直接进PLC或上位机 |
| 继电器触点输出 | 2路继电器，无源常开触点 | 可组成液位/物位/料位开关，直接控制设备 |
| 通讯输出 | RS485，标准Modbus-RTU协议 | 数字通讯，远程监控 |
超声波液位计因其非接触式测量特点，特别适用于以下行业：
| 行业 | 典型应用 | 为什么适合超声波 |
|---|---|---|
| 水处理/给排水 | 清水池液位、储水池液位、泵站集水池 | 介质为清水或污水，非接触测量不受水质影响 |
| 环保/污水处理 | 污水池液位、调节池液位、沉淀池液位 | 含悬浮物、泡沫，接触式易堵塞，超声波是理想选择 |
| 水利/水文 | 河流水位、水库水位、渠道水位 | 户外安装，非接触式不受水流冲击影响 |
| 电力 | 冷却水池液位、循环水池液位、废水池 | 现场环境复杂，分体式便于显示表远程安装 |
| 食品饮料 | 储料罐液位、纯水罐液位、CIP清洗罐 | 卫生级要求，非接触式避免污染 |
| 化工（非腐蚀性） | 各种储罐液位（非挥发性/非腐蚀性） | 不接触介质，安全可靠 |
| 矿山/建材 | 料仓料位、储料罐料位（固体物料） | 可测量固体物料，非接触不受粉尘影响 |
不能测量挥发性、腐蚀性介质：挥发性介质会在探头表面结露或结晶，腐蚀性介质会损坏探头，导致测量失效
区分液位与物位：两者的起始点完全不同，安装设定时需正确选择测量模式
注意波束角影响：安装时应避开容器内壁焊缝、搅拌器、爬梯等障碍物，标准波束角15°（可定制更小角度）
工作温度范围：标准-10℃～60℃，超出范围需定制
安装位置：探头应垂直对准被测液面/物料表面，避免倾斜
量程设定：量程的起点和终点可任意设定，注意小数点位置和单位
