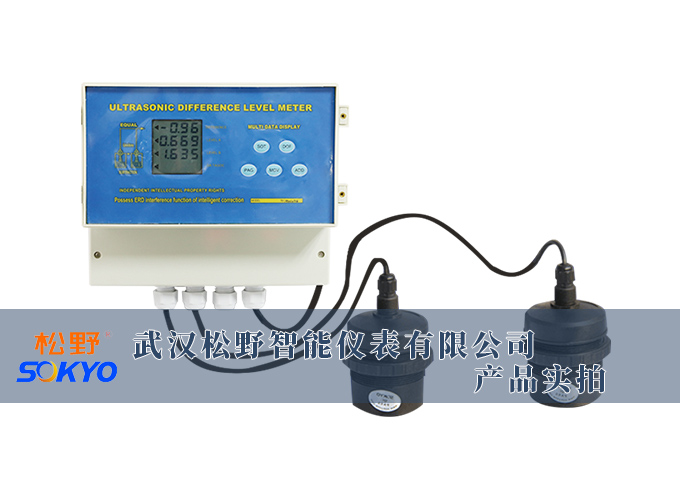

武汉松野生产的PS系列超声波液位差计由两路超声波换能器（探头） 与RUG3液位差显示表组成，通过防水接头引线连接。仪表可同时显示两路液位和液位差值，适用于液位差、料位差、物位差、距离差等测量场景。
注意：本产品不能测量挥发性、腐蚀性介质液位，且需区分测量液位与测量物位——两者的起始点完全不同。
PS系列超声波液位差计用于测量两个不同点之间的液位差值（ΔH = H₁ - H₂）。在污水处理、水利水电、化工流程等众多行业中，经常需要监测上下游液位差（如格栅前后水位差、过滤器前后液位差），以此判断设备运行状态或控制工艺参数。
PS系列超声波液位差计的工作原理：由超声波换能器（即超声波传感器探头）发出高频脉冲声波，声波遇到被测液面或物位后被反射折回，反射回波被换能器接收并转换成电信号。声波传输时间与声波发出到液面的距离成正比，通过计算即可得出液位高度。
两路探头分别测量 → 各自计算出液位值 → 仪表计算液位差（ΔH = H₁ - H₂）→ 显示并输出
整个过程：发射 → 传播 → 反射 → 接收 → 转换计算 → 差值输出
一、分体式结构，灵活安装
| 部件 | 说明 |
|---|---|
| 超声波传感器（探头×2） | 安装于两个被测介质上方，分别发出和接收声波 |
| RUG3液位差显示表 | 远程安装，同时显示两路液位和液位差值，可任意修改参数设置 |
| 连接方式 | 防水接头引线连接，便于现场布线 |
分体式设计的优势：显示表可安装于控制室或便于操作的位置，探头安装于现场，两者分离，适应复杂安装环境。
二、双路测量，差值显示
| 功能 | 说明 |
|---|---|
| 两路独立测量 | 两个超声波探头分别测量两个测点的液位 |
| 差值计算与显示 | RUG3显示表同时显示H₁、H₂和ΔH（液位差） |
| 应用场景 | 格栅前后水位差、过滤器前后液位差、上下游水位差等 |
三、非接触式测量
| 优势 | 说明 |
|---|---|
| 不接触介质 | 传感器不与液体直接接触，无腐蚀、无污染 |
| 安装简便 | 只需将探头安装在容器顶部，无需开孔或浸入液体 |
| 维护方便 | 无需定期清洗传感器，维护工作量小 |
| 适用介质广 | 适用于各种液体、固体料位测量（挥发性/腐蚀性除外） |
四、多种输出方式
| 输出类型 | 信号规格 | 说明 |
|---|---|---|
| 模拟量输出 | DC4~20mA / DC0~5V / DC1~5V / DC0~10V | 标准信号，可接入PLC/DCS |
| 开关量输出 | 晶体管输出（NPN集电极开路） | 直接进PLC或上位机 |
| 继电器触点输出 | 2路继电器，无源常开触点 | 可组成液位/物位/料位开关，直接控制设备 |
| 通讯输出 | RS485，标准Modbus-RTU协议 | 数字通讯，远程监控 |
安装时必须正确区分测量模式，否则测量结果将出现严重偏差！
超声波液位差计特别适用于需要监测两个测点之间液位差值的工艺环节：
| 行业 | 典型应用场景 | 测量意义 |
|---|---|---|
| 污水处理 | 格栅前后水位差 | 判断格栅是否堵塞，指导清渣作业 |
| 污水处理 | 沉淀池进出水液位差 | 判断池内运行状态 |
| 污水处理 | 滤池前后液位差 | 判断滤料堵塞程度，指导反冲洗 |
| 水利/水电 | 上下游水位差 | 计算水头，指导发电调度 |
| 水利/水电 | 渠道水位差 | 判断渠道过流能力 |
| 给排水 | 泵站进出水池液位差 | 判断泵站运行工况 |
| 化工/制药 | 过滤器前后液位差 | 判断滤芯堵塞，指导更换 |
| 冶金/矿山 | 料位差值 | 判断物料平衡 |
| 食品饮料 | 储罐液位差 | 判断物料分配平衡 |
