电动机保护装置,DH93综保

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产电动机保护,DH93电动机保护装置,综保的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上电动机保护装置生产经验,免费热线:400-027-0806.
一、电动机保护,DH93电动机保护装置,综保产品特点
①、全铝机箱面板钢琴拉丝、外观精美
       采用全密封式结构、具有良好的抗震、防尘性能
      小型化设计、体积小、重量轻、安装方便
②、采用独特的可靠性设计、无可调元件、装置稳定性好、抗干扰性能强
③、全汉化液晶显示、人机界面清晰易懂、操作整定极为方便
④、装置供电电源为交直流两用 AC/ DC 220 V
        装置操作电源为DC220V
        如需 AC220V、DC110V、AC110V  需订货时注明
⑤、具有RS485总线串行通信口、并集成了Modbus 标准通信规约
⑥、可记录150条事件顺序记录功能、数据掉电不丢失
⑦、具备完善的自检功能、完整的异常记录、事件记录、
       操作记录、所有信息掉电保持
⑧、外形小巧精细、结构合理、采用高等级、高品质的元
       器件及多层板技术和SMT工艺、具有很高的电气性能
⑨、内部集成零序电流(电压)合成算法、可外加零序也可不外加零序 CT (PT)、
       实现零序过流电压保护。
      采用精密合成算法、可通过按Menu操作来实现
       V-V接法和Y 型接法通用。
⑩、具有完整的断路器操作回路、超低功耗


电动机保护,DH93电动机保护装置,综保品牌模块
电动机保护,DH93电动机保护装置,综保产品宣传
电动机保护,DH93电动机保护装置,综保技术参数

①、额定工作电压
         AC 220V、DC220V 或 DC110V(订货注明)
         操作回路电源
         DC 220V (DC110V、AC220V、AC110V、订货注明)
②、额定技术数据
        交流电流:5A或1A (订货注明)
        交流电压:400V或100V(订货注明)
        频   率 :50Hz
③、功率消耗
       工作电源:正常工作时、不大于5W、
                         保护动作时、不大于10W、
       交流电流回路:<1 VA/相(IN = 5A)
                                <0.5VA/相(IN = 1A)
④、精确工作范围
       电    流:0.04 In ~ 20 In
       电    压:0.4V ~ 1.2Un
       频    率:0.9 Fn ~ 1.1 Fn
       时    间:0 ~ 100s
⑤、保护部分精度
       定值精度:≤±5%
       时间精度:<±1% 整定时间+35ms
      整组动作时间:≤35ms
      频率精度:≤0.01Hz
⑥、测控部分精度
         交流量精度:≤±0.2%
         有功、无功:≤±0.5%
⑦、开关量输入
         输入类型:无源、
         光电隔离输入数量 :8路
         工作电压:AC220V、DC220V 或 DC110V
⑧、开出接点容量
       a、出口继电器
            触点额定载流容量:250VAC / 220V DC 、5A
            输出类型:无源(空接点)
       b、信号继电器
             触点额定载流容量:250VAC / 220V DC 、5A
             输出类型:无源(空接点)
⑨、通信接口
       数   目 : 1
       电气特性:RS485
       通讯协议: Modbus
       地    址:1~99、
       波 特 率:≤ 9600 bps
       通信介质:双绞线或光纤

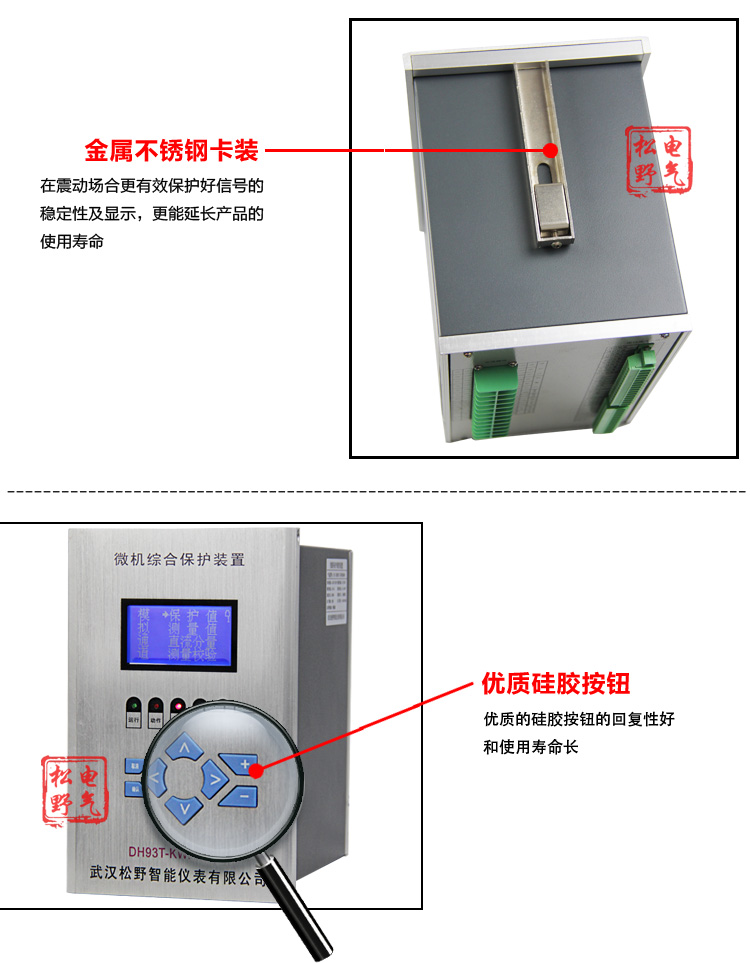

电动机保护,DH93电动机保护装置,综保细节展示1
电动机保护,DH93电动机保护装置,综保细节展示2
电动机保护,DH93电动机保护装置,综保细节展示3
电动机保护,DH93电动机保护装置,综保细节展示4

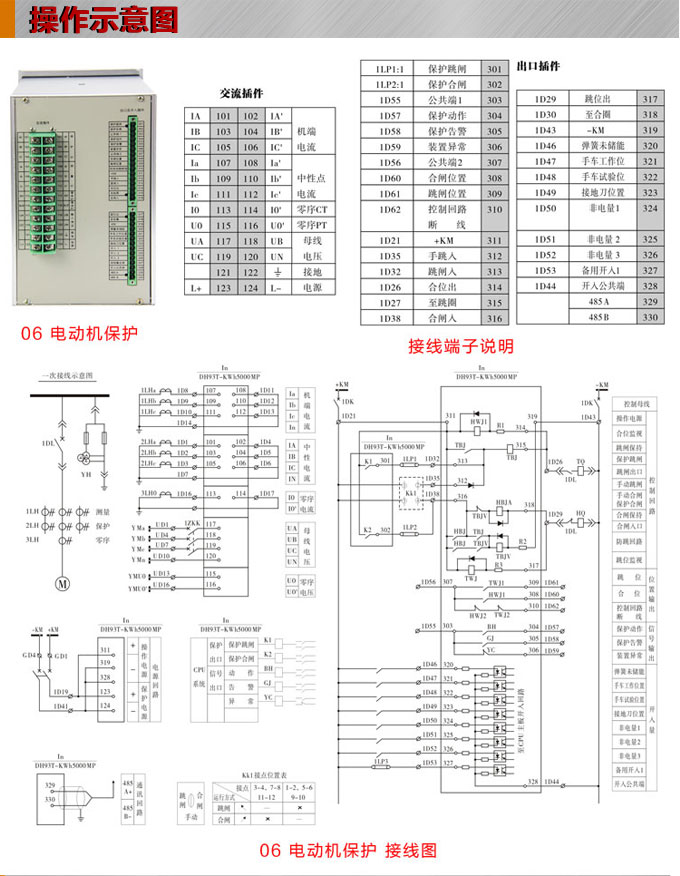

电动机保护,DH93电动机保护装置,综保接线图
电动机保护,DH93电动机保护装置,综保结构图
电动机保护,DH93电动机保护装置,综保选型图
