电流电压组合表,DW123-1000组合表

产品详细参数

使用操作说明

生产实拍与资质

售前售后须知

松野电气是专业生产组合仪表,DW123-1000三相电流电压组合仪表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上电流电压组合仪表生产经验
一、组合仪表,DW123-1000三相电流电压组合仪表产品特点
①、D W123-1000 系列 LED 三相电参数综合测量仪、只是三相电力参数的综合测量 显示、能高精度的测量常用的电力参数、
②、如三相电压、三相电流、有功功率、无功功率、功率因数、视在功率、频率、有功电能、无功电能等。采用 LED 数码管分页显示测量三相电力参数信息。
③、面板有四个按键、可实现显示切换 、轮流显示或切换显示
    测量的电力参数、仪表参数编程设置,具有很强的灵活性。
④、仪表还有多种扩展功能模块可供选择、如带RS485通讯、2 路电能脉冲输出、仪表具有极高性能价格比,
⑤ 、广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化智能建筑、智能配电盘、开关柜中,
⑥、具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数的特点、精度±0.5%FS±3 digit
⑦、主要型号、
SY-DW93-KWh1000      系列、    外形  96H×96W×80L、      开孔  88H×88W
SY-DW123-KWh1000   系列 、  外形 120H×120W×75L、  开孔  108H×108W
都可选择 带 Rs485 通讯、Modbus 协议。


组合仪表,DW123-1000三相电流电压组合仪表品牌模块
组合仪表,DW123-1000三相电流电压组合仪表技术参数

①、 输入信号
         交流电压、AC 400V或 100 V 、阻抗 400 KΩ、
         交流电流、AC  5 A  或 1A 、      阻抗 20 mΩ、
         (过载、测量时 1.2 倍、瞬时 2 倍  / 10 s)
②、电网制式
        三相网络电力系统、
        包括三相三线制 3P3L、三相四线制 3P4L
③、测量参数、(全电参数综合测量、监控、包含以下参数)
         三相电压 、相电压 Ua、Ub、Uc、或 线电压 Uab、Ubc、Uca
         三相电流、 每相电流  I a、I b、I c、平均电流  I
         有功功率、每相有功功率 P a、P b、P c、  总有功功率  P s
         无功功率、每相无功功率 Q a、Q b、Q c、总有功功率  Q s
         视在功率、每相视在功率 S a、 S b、 S c、   总视在功率  S s
         功率因数、每相功率因数 PFa、PFb、PFc、总功率因数 PFs
         工作频率、电网频率 F R E、一般 40 ~ 60 Hz、
        有功电能、一次侧正向有功电能WPP
                                         反向有功电能 WPF
                              二次侧正向有功电能 EPP
                                          反向有功电能 EPF
         无功电能、一次侧正向无功电能WQP
                                        反向无功电能WQF
                             二次侧正向无功电能EQP
                                         反向无功电能 EQF
         开关量输出、四路开关量输出信息  DOS1 ~ DOS4
         模拟量输出、四路模拟量输出信息  MNS1 ~ MNS4
         开关量状态、 D I  开关量输入状态、DO 开关量输出状态
         有黑点表示导通闭合、   无黑点表示断开
④、测量精度
        电流、电压、有功、无功、有功电能、 ±0.5 % Fs±3 digit 、
        无功电能、±1.0 % Fs±2 digit、  工频 40 ~ 60 Hz、 0.1 Hz
⑤、谐波信号
         各相电压、各相电流 的 2~31 次谐波检测、
         以 H 开头、后面数据显示为、百分比含量
⑥、功能输出
         模拟输出、4 路模拟量输出 0 ~ 20 / 4~20 mA  DC
         开关量输入、4 路开关量输入(干结点方式、遥信或遥控 )
         开关量输出、 4 路开关量输出(容量250V / 0.1A、报警功能)
         通讯输出、R S485 通讯、 Modbus- RTU  协议
         脉冲输出、2 路电能脉冲输出(光耦隔离)、 3200  p /kwh
⑦、绝缘性能
         绝缘强度、输入和电源、 ≥  2kV、   输入和输出、≥  2kV
         电源和输出、 ≥  1kV、绝缘阻抗、≥100 MΩ、 500 V DC
⑧、工作条件
         工作环境、-10  ~  55 ℃、  35 ~ 85 %RH
         工作电源、AC/DC   85 ~  265 V  、功耗≤5VA
⑨、外形尺寸和开孔尺寸
            DW123  外形 120H×120W×75L、    开孔108H×108W

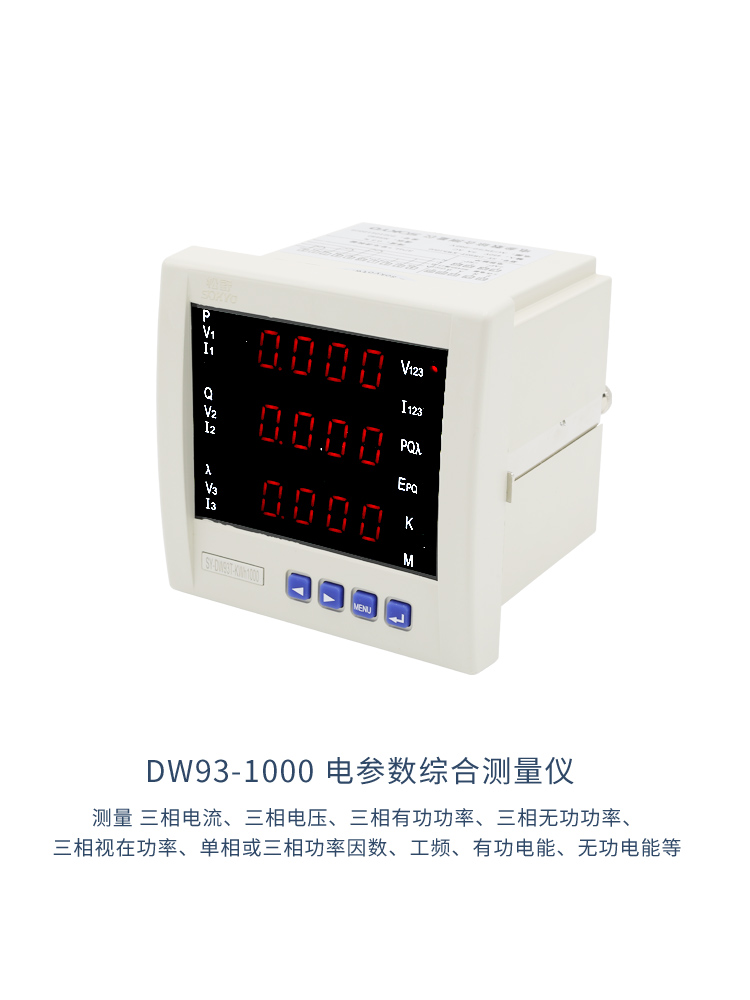

组合仪表,DW123-1000三相电流电压组合仪表细节展示1

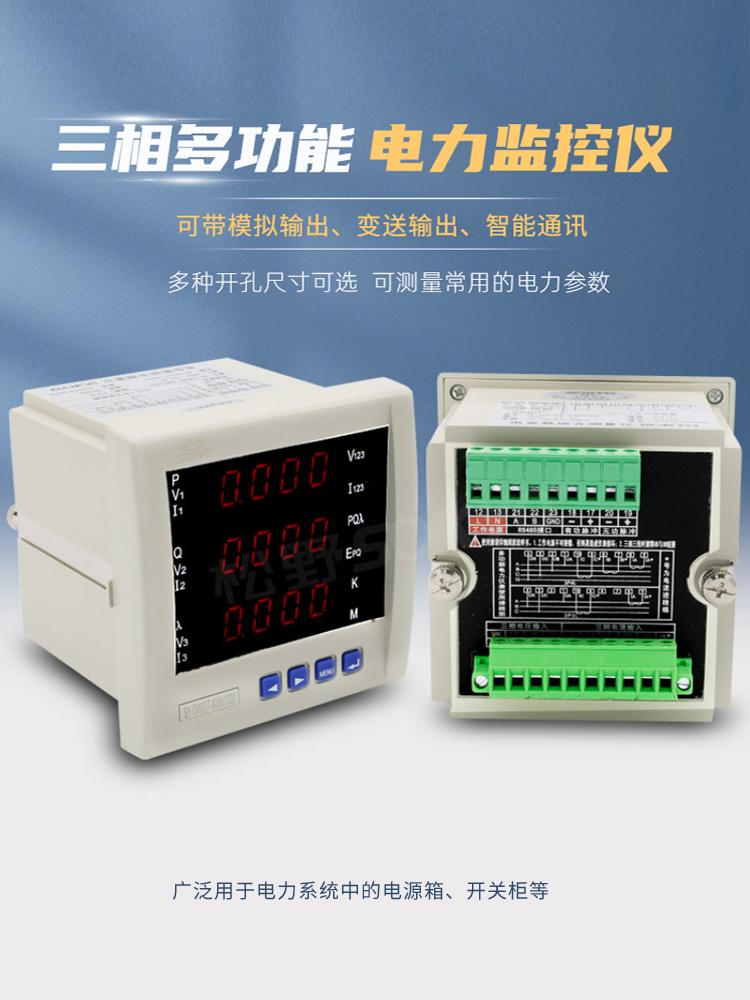

组合仪表,DW123-1000三相电流电压组合仪表细节展示2
组合仪表,DW123-1000三相电流电压组合仪表细节展示3
组合仪表,DW123-1000三相电流电压组合仪表细节展示4
组合仪表,DW123-1000三相电流电压组合仪表接线图
组合仪表,DW123-1000三相电流电压组合仪表面板操作说明

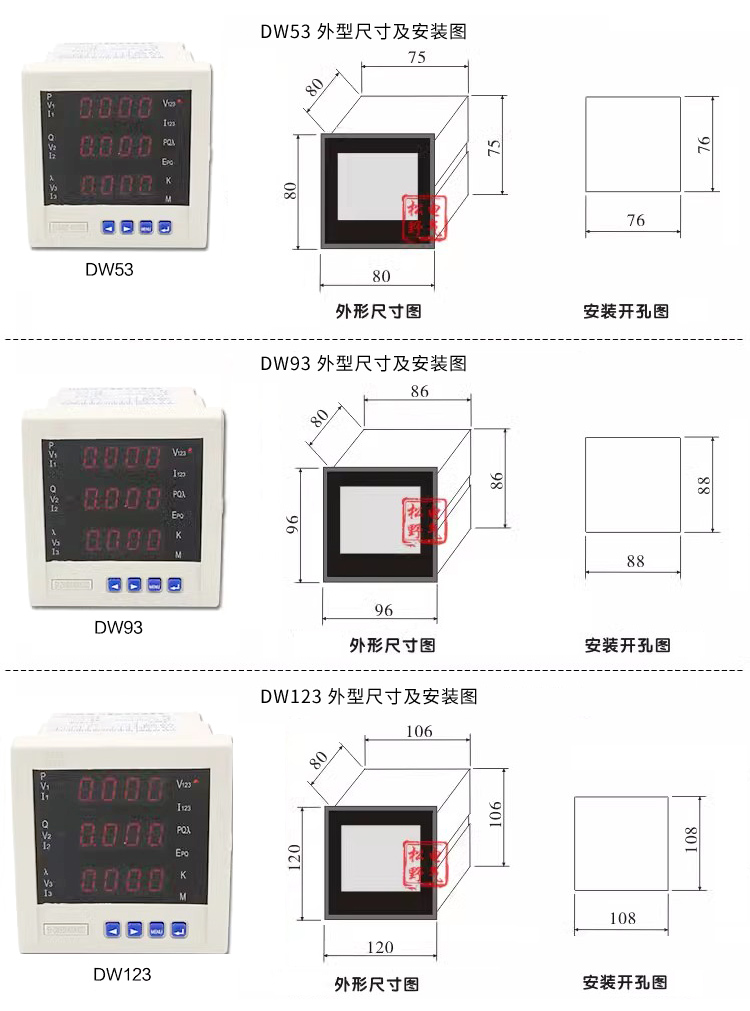

组合仪表,DW123-1000三相电流电压组合仪表结构图

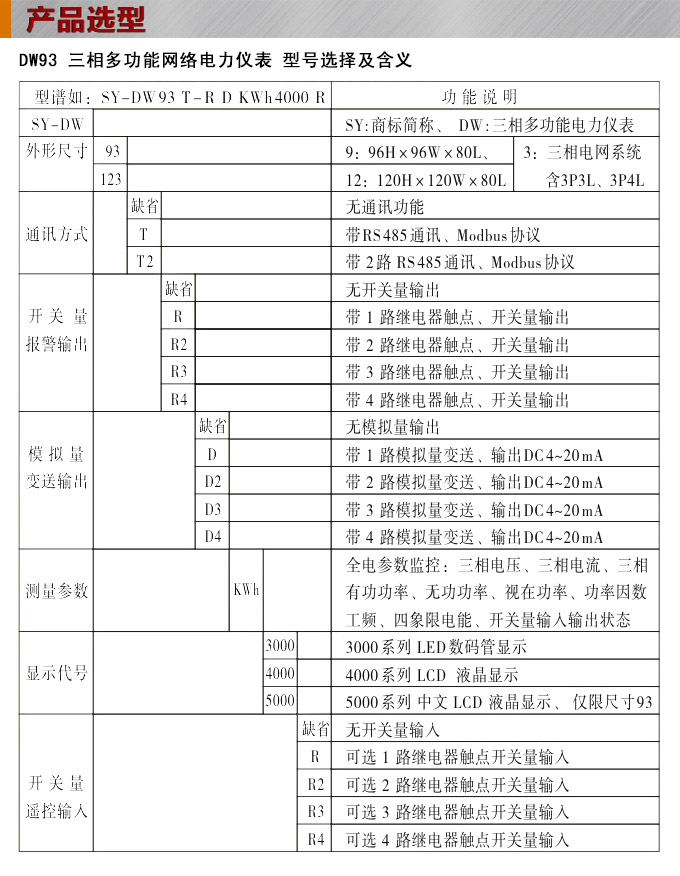

组合仪表,DW123-1000三相电流电压组合仪表选型图
组合仪表,DW123-1000三相电流电压组合仪表常用型号
DW93-W3000
DW93-W1000
DW123-W3000
DW123-W1000
