松野电气是专业生产组合仪表,DW93-1000三相电流电压组合仪表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,丰富的电流电压组合仪表生产经验
一、组合仪表,DW93-1000三相电流电压组合仪表产品特点
①、D W93-W3000 系列 LED 三相电流电压组合仪表、是在仪表W 1000 系列的基础上改进而成、完全具备
其所有功能、功能更加强大
②、只测量显示三相电压、三相电流
    W3000 系列增加了最多 4 路开关量输入、
                      最多4 路开关量输出（继电器报警输出）
                      最多 4 路模拟量输出（DC 4~20mA）等
                      任意选择、任意组合
③、大大方便了三相电力系统的监控和数据远传、LED 显示测量参数和电网系统的运行信息、面板4 按键、
可实现显示切换、或仪表内部参数设置、
④、仪表参数编程设置，具有很强的灵活性、此仪表还有扩展功能模块可供选择、
    如带通讯 RS485-Modbus 协议、具有极高性能价格比、
⑤、广泛应用于各种控制系统、SCADA 和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、
智能建筑、智能型配电盘、开关柜中、具有安装方便、接线简单、维护方便、现场可编程设置等。

①、输入信号
         交流电压、AC 400V或 100 V 、阻抗 400 KΩ、
         交流电流、AC 5 A 或 1A 、      阻抗 20 mΩ、
         （过载、测量时 1.2 倍、瞬时 2 倍 / 10 s）
②、电网制式
        三相网络电力系统、
        包括三相三线制 3P3L、三相四线制 3P4L
③、测量参数、（全电参数综合测量、监控、包含以下参数）
         三相电压、相电压 Ua、Ub、Uc、或线电压 Uab、Ubc、Uca
         三相电流、每相电流 I a、I b、I c、平均电流 I
         有功功率、每相有功功率 P a、P b、P c、总有功功率 P s
         无功功率、每相无功功率 Q a、Q b、Q c、总有功功率 Q s
         视在功率、每相视在功率 S a、 S b、 S c、   总视在功率 S s
         功率因数、每相功率因数 PFa、PFb、PFc、总功率因数 PFs
         工作频率、电网频率 F R E、一般 40 ~ 60 Hz、
         有功电能、一次侧正向有功电能WPP
                                         反向有功电能 WPF
                              二次侧正向有功电能 EPP
                                          反向有功电能 EPF
         无功电能、一次侧正向无功电能WQP
                                        反向无功电能WQF
                             二次侧正向无功电能EQP
                                         反向无功电能 EQF
         开关量输出、四路开关量输出信息 DOS1 ~ DOS4
         模拟量输出、四路模拟量输出信息 MNS1 ~ MNS4
         开关量状态、 D I 开关量输入状态、DO 开关量输出状态
         有黑点表示导通闭合、   无黑点表示断开
④、测量精度
        电流、电压、有功、无功、有功电能、 ±0.5 % Fs±3 digit 、
        无功电能、±1.0 % Fs±2 digit、工频 40 ~ 60 Hz、 0.1 Hz
⑤、谐波信号
         各相电压、各相电流的 2~31 次谐波检测、
         以 H 开头、后面数据显示为、百分比含量
⑥、功能输出
         模拟输出、4 路（2 路）模拟量输出 0 ~ 20 / 4~20 mA DC
         开关量输入、4 路开关量输入（干结点方式、遥信或遥控）
         开关量输出、 4 路开关量输出（容量250V / 0.1A、报警功能）
         通讯输出、R S485 通讯、 Modbus- RTU 协议
         脉冲输出、2 路电能脉冲输出（光耦隔离）、 3200 p /kwh
⑦、绝缘性能
         绝缘强度、输入和电源、 ≥ 2kV、   输入和输出、≥ 2kV
         电源和输出、 ≥ 1kV、绝缘阻抗、≥100 MΩ、 500 V DC
⑧、工作条件
         工作环境、-10 ~ 55 ℃、 35 ~ 85 %RH
         工作电源、AC/DC   85 ~ 265 V 、功耗≤5VA

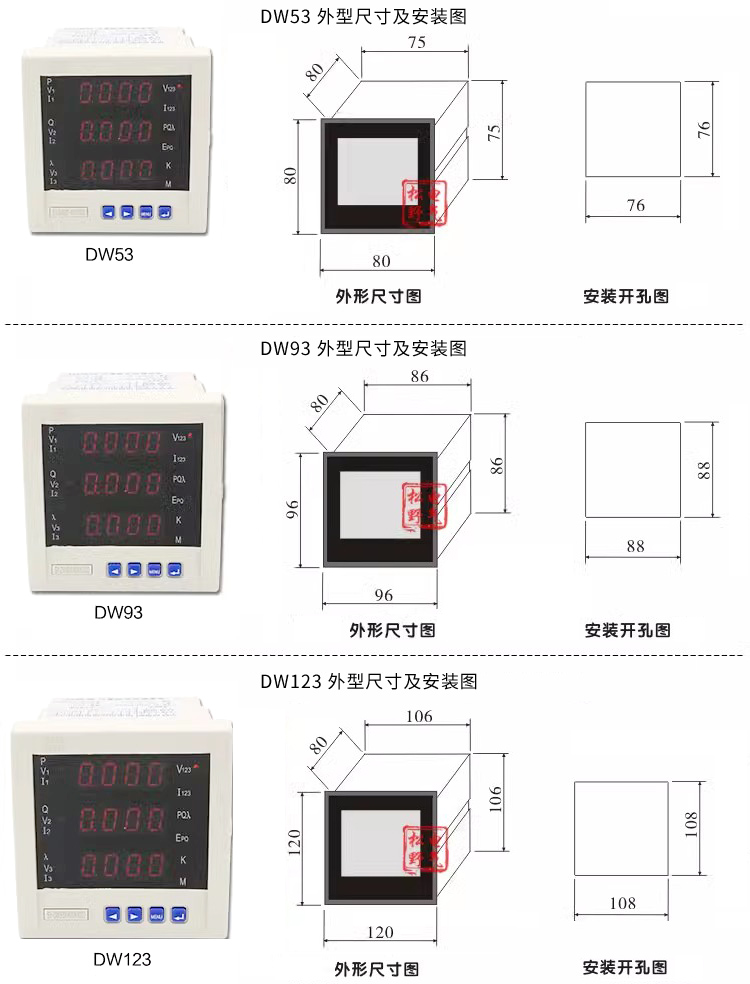

⑨、外形尺寸和开孔尺寸
         DW93、外形、96H×96W×80L、     开孔、88H×88W

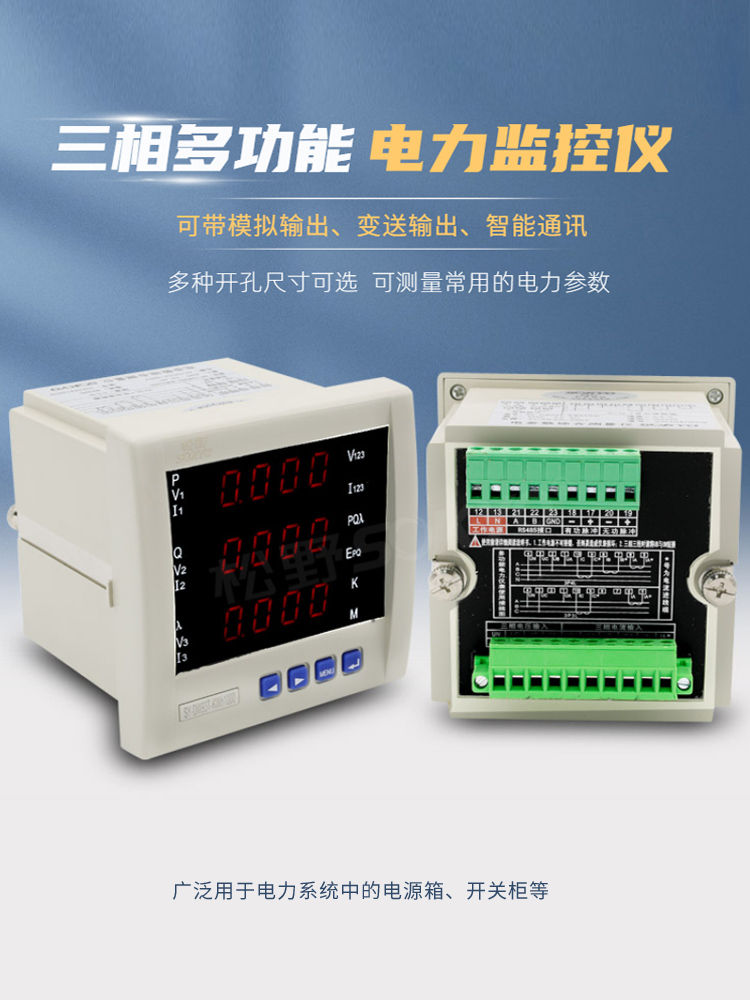

组合仪表,DW93-1000三相电流电压组合仪表细节展示1
