松野电气是专业生产多功能电力监控仪,DW123-3000三相电流电压组合仪表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,丰富的电流电压组合仪表生产经验

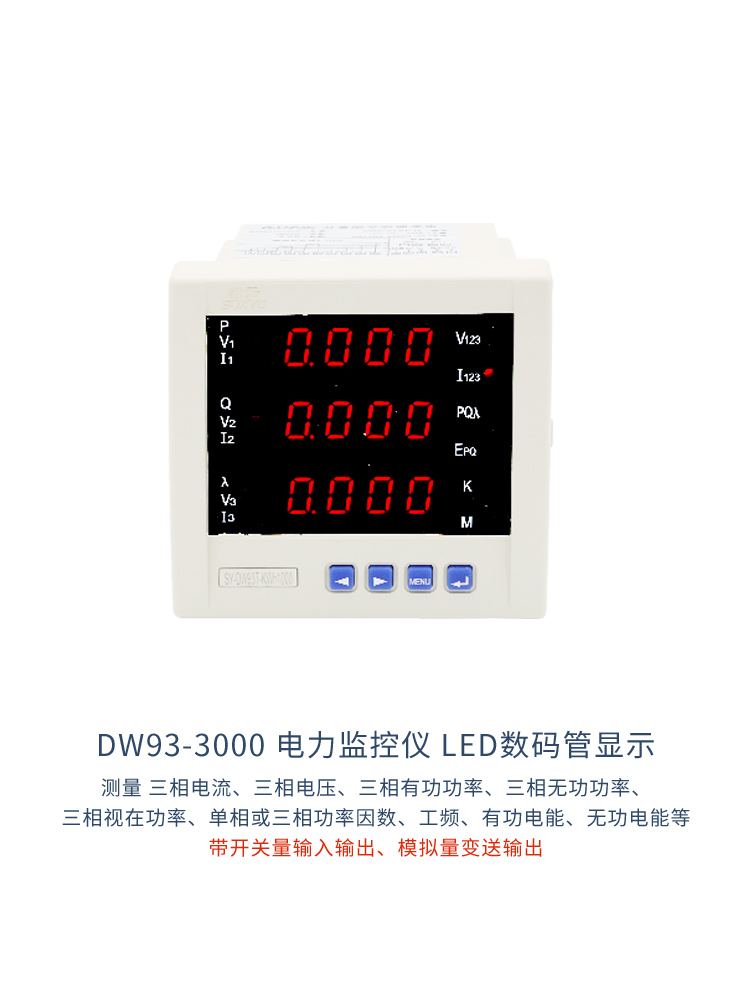

一、多功能电力监控仪,DW123-3000三相电流电压组合仪表产品特点
①、D W123-3000 系列 LED 三相电参数综合测量仪、只是三相电力参数的综合测量显示、能高精度的测量常用的电力参数、
②、如三相电压、三相电流、有功功率、无功功率、功率因数、视在功率、频率、有功电能、无功电能等。
采用 LED 数码管分页显示测量三相电力参数信息。
③、面板有四个按键、可实现显示切换、轮流显示或切换显示
    测量的电力参数、仪表参数编程设置，具有很强的灵活性。
④、仪表还有多种扩展功能模块可供选择、如带RS485通讯、仪表具有极高性能价格比，
⑤ 、广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、
工业自动化智能建筑、智能配电盘、开关柜中，
⑥、具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数的特点、精度±0.5%FS±3 digit
⑦、主要型号、
SY-DW93-KWh1000    系列、外形 96H×96W×80L、开孔 88H×88W
SY-D W123-KWh1000   系列、外形 120H×120W×75L、开孔 108H×108W
都可选择带 Rs485 通讯、Modbus 协议。

①、输入信号
         交流电压、AC 400V或 100 V 、阻抗 400 KΩ、
         交流电流、AC 5 A 或 1A 、      阻抗 20 mΩ、
         （过载、测量时 1.2 倍、瞬时 2 倍 / 10 s）
②、电网制式
        三相网络电力系统、
        包括三相三线制 3P3L、三相四线制 3P4L
③、测量参数、（全电参数综合测量、监控、包含以下参数）
         三相电压、相电压 Ua、Ub、Uc、或线电压 Uab、Ubc、Uca
         三相电流、每相电流 I a、I b、I c、平均电流 I
         有功功率、每相有功功率 P a、P b、P c、总有功功率 P s
         无功功率、每相无功功率 Q a、Q b、Q c、总有功功率 Q s
         视在功率、每相视在功率 S a、 S b、 S c、   总视在功率 S s
         功率因数、每相功率因数 PFa、PFb、PFc、总功率因数 PFs
         工作频率、电网频率 F R E、一般 40 ~ 60 Hz、
         有功电能、一次侧正向有功电能WPP
                                         反向有功电能 WPF
                              二次侧正向有功电能 EPP
                                          反向有功电能 EPF
         无功电能、一次侧正向无功电能WQP
                                        反向无功电能WQF
                             二次侧正向无功电能EQP
                                         反向无功电能 EQF
         开关量输出、四路开关量输出信息 DOS1 ~ DOS4
         模拟量输出、四路模拟量输出信息 MNS1 ~ MNS4
         开关量状态、 D I 开关量输入状态、DO 开关量输出状态
         有黑点表示导通闭合、   无黑点表示断开
④、测量精度
        电流、电压、有功、无功、有功电能、 ±0.5 % Fs±3 digit 、
        无功电能、±1.0 % Fs±2 digit、工频 40 ~ 60 Hz、 0.1 Hz
⑤、谐波信号
         各相电压、各相电流的 2~31 次谐波检测、
         以 H 开头、后面数据显示为、百分比含量
⑥、功能输出
         模拟输出、4 路模拟量输出 0 ~ 20 / 4~20 mA DC
         开关量输入、4 路开关量输入（干结点方式、遥信或遥控）
         开关量输出、 4 路开关量输出（容量250V / 0.1A、报警功能）
         通讯输出、R S485 通讯、 Modbus- RTU 协议
         脉冲输出、2 路电能脉冲输出（光耦隔离）、 3200 p /kwh
⑦、绝缘性能
         绝缘强度、输入和电源、 ≥ 2kV、   输入和输出、≥ 2kV
         电源和输出、 ≥ 1kV、绝缘阻抗、≥100 MΩ、 500 V DC
⑧、工作条件
         工作环境、-10 ~ 55 ℃、 35 ~ 85 %RH
         工作电源、AC/DC   85 ~ 265 V 、功耗≤5VA

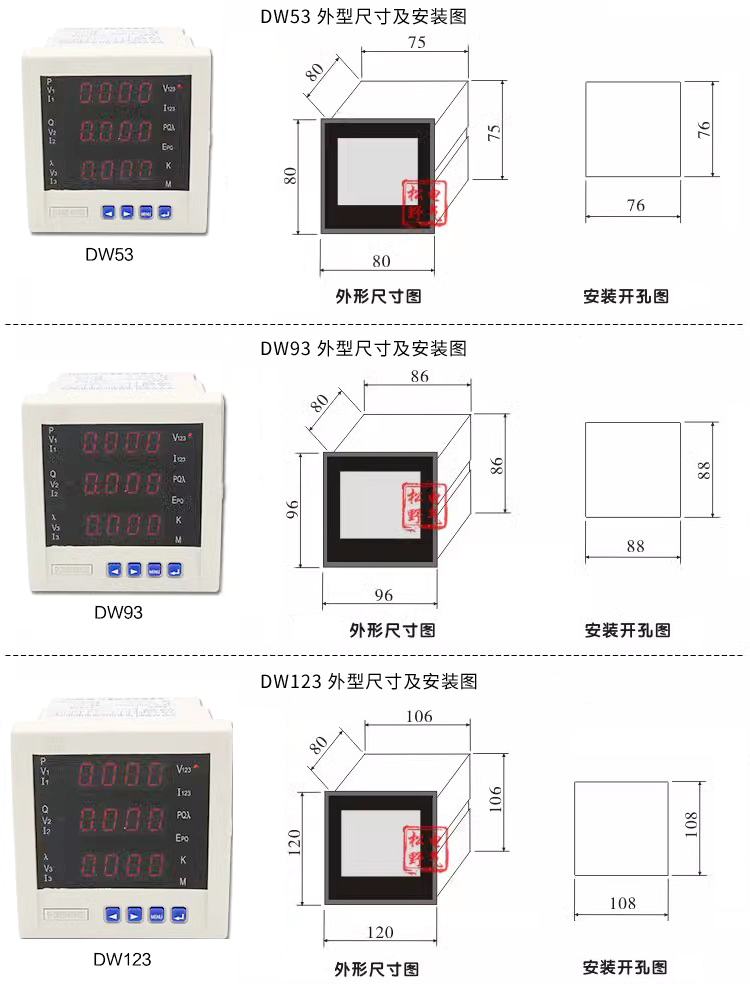

⑨、外形尺寸和开孔尺寸
            DW123 外形 120H×120W×75L、    开孔108H×108W

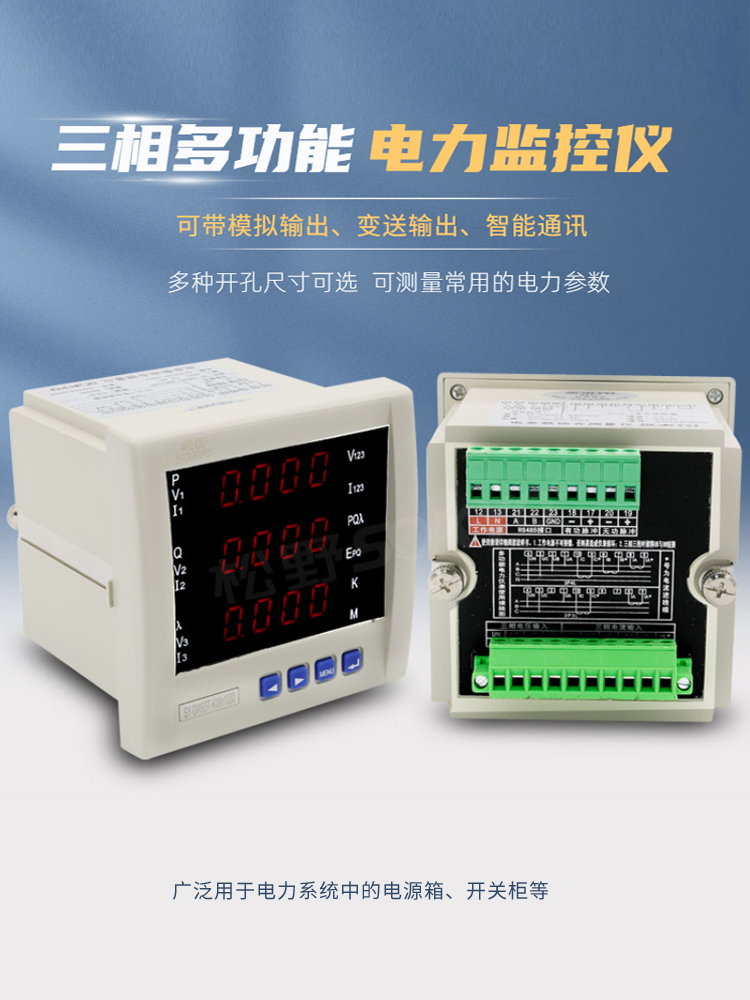

多功能电力监控仪,DW123-3000三相电流电压组合仪表细节展示1

多功能电力监控仪,DW123-3000三相电流电压组合仪表常用型号
SY-DW93-KWh1000 系列、外形 96H×96W×80L、开孔 88H×88W
SY-D W123-KWh1000 系列、外形 120H×120W×75L、开孔 108H×108W
都可选择带 Rs485 通讯、Modbus 协议
